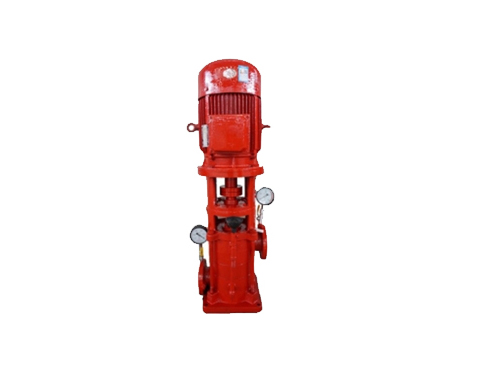

消防喷淋泵

产品描述:喷淋泵的选型可依据所需压力和流量选择正精泵业生产的立式多级消防泵。本公司生产的立式多级消防泵包括:XBD-DL系列单吸多级消防泵、XBD-LG系列立式多级消防泵XBD-DL系列单吸多级消防泵:1 . 概述XBD-DL系列泵系单吸多级分段立式消防泵,是根据对全国消防部门,设计院、所和各界用户进行大量调查,又根据消防工程的特...
联系电话:021-69130933

详细介绍

喷淋泵的选型可依据所需压力和流量选择正精泵业生产的立式多级消防泵。

本公司生产的立式多级消防泵包括:XBD-DL系列单吸多级消防泵、XBD-LG系列立式多级消防泵

XBD-DL系列单吸多级消防泵:



1 . 概述

XBD-DL系列泵系单吸多级分段立式消防泵,是根据对全国消防部门,设计院、所和各界用户进行大量调查,又根据消防工程的特点研制的新产品。该泵适宜于高层建筑和民用住宅楼群、宾馆及各种其他建筑的消防工程之用。

该系列泵的主要特点是流量扬程选择范围大。额定流量可从1.72升秒到80升/秒之间,额定出口压力可从0.23-2.67Mpa之间选择。

本系列泵所执行的标准是GB6245-1998《消防泵性能要求和试验方法》



2.泵的型号意义



XBD14.4、4.8/50-150DL×6ADYB



DYB    ————    特征标识



A    ————    第一次科技革新



6    ————    级数



DL   ————    多级立式泵



150  ————    吸入口直径为150(mm)



50    ————    额定流量为50L/S



4.8   ————    第二出水口额定压力为0.48Mpa



14.4   ————    第一出水口额定压力为1.44Mpa



XBD   ————    电机驱动消防泵组



3.泵的结构说明



本型泵的吸入口位于吸入段上,呈水平方向;吐出ロ在吐出段上,呈水平方向。



水泵的主要零件有:吸入段、中段、吐出段、叶轮、导叶、吐出段导叶、轴平衡鼓、轴套、轴承及联接架。



A、吸入段、中段、导叶、吐出段导叶、吐出段均为铸铁制成,共同形成泵的工作室。



b、由于叶轮前后受压不等,必然存在轴向力,此轴向力由平鼓来承担,其余小部分残余轴向力由上端的向心推力球轴承来承担。叶轮制造时经静平衡试验。



c、轴为经调质处理的碳钢或不锈钢制成,中间装有叶轮、平键、轴套及轴套螺母固定在轴上,轴的一端安装联轴器部件,与电机弹性联接。



d、轴封为机械密封时,采用平衡室内的压力水进行润滑和冷却,轴封为填料密封时,吐出段上的3/8软管接头,用于把填料体中漏出的水通过软管排放到地沟里,以保持周围场地的整洁。



为保证泵在长时间停放后仍能迅速启动,叶轮、轴套等零件材料采用铸铁或青铜,平衡鼓材料用铸铁或不锈钢,铸铁件经抗腐蚀性能试验。



填料密封由填料室、填料压盖及填料等组成。填料的松紧程度必须适当,不可压得太紧亦不可太松,以液体能一滴一滴地渗出为淮,如果填料太紧,轴套容易发热,同时多耗功率,填料太松,由于液体流失又要降低水泵效率。







XBD-LG系列立式多级消防泵



1 . 概述



安装形式为立式,结构紧凑、噪音低、占地面积小,重量轻、移动安装方便。主要用于高层建筑的供水,也可应用于厂矿企业的 给水、排水,以及低压锅炉循环用水等。其输送介质为清水或理化性质近似于清水的液体,介质温度最大允许80℃,最大颗粒为3mm.本系列泵执行标准:GBT5657-1995《离心泵技术条件》。



2 . 泵型号及含义  如XBD6.0/1.81—32╳4 DYB



                        XBD   ————电机驱动消防泵组



                    6.0     ————额定压力为6.0Mpa



                       1.81     ————泵的额定流量1.81L/S



                         LG     ————立式多级分段式离心泵



                         30      ————泵进出口直径为32(mm)



                          4      —————叶轮数量



                    DYB   ————特征标识



2.XBD-LG系列多级立式消防泵产品特点



(1)泵结构紧凑、体积小、外形美观,其结构决定安装占地面积小,如加上防护罩可置于户外使用。



(2)叶轮直接安装在电机轴上,从而保证泵的同心度,因而增强了泵的运行稳定性和延长泵的使用寿命。



(3)轴封采用机械密封或机械密封的组合,采用优质的质合金密封环,增强了密封的耐磨性能有效地延长寿命。



(4)安装检修方便,无需拆动管路系统。泵进口和出口为相同口径,简化了管路的连接。



(5)可根据流量和扬程的需要采用泵的串、并联运行方式。



(6)可根据需要,吸入口和吐出口可安装成0°、90°、180°、270°几个不同方向以满足不同的连接场合。



(7)泵扬程可根据需要增减水泵级数并结合切割叶轮外径予以满足,而不改变安装占地面积。



 4.  XBD-LG系列多级立式消防泵起动、运转与停车



(一) 起动



(1)泵用于有吸程场合,即进口为负压时,应先向进口路中进行灌水排气或用真空泵引水,使水充满整个泵和进口管路,注意进口管路必须密封,不得有漏气现象存在。



(2)关闭出口管上的闸阀及压力计旋塞,以减小起动电流。



(3)用手转动转子几圈,使轴承润滑并检查泵内叶轮和密封环动转有无碰擦,如转不动,不应起动,直至找出故障原因为止。



(4)试起动, 电机转向应和泵上的箭头指向一致,打开压力计旋塞。



(5)当转子达到正常运转后,压力计显示出压力时,逐渐打开出口闸阀,调节至所需工况。



(二)运转



(1) 泵在运转时,必须注意观察仪表读数,尽量使泵在铭牌规定的流量扬程附近工作,严防大流量运行。



(2)定时检查电机电流值不应超过额定电流。



(3)泵的轴承温度不得高于75℃ ,并不得超过外界温度35℃。



(4)易损件磨损过不应及时更换。



(5)发现异常现象,立即停机检查原因。



(三)停车



(1)关闭出水管路上的闸阀,关闭真空表旋塞。



(2)停止电机,然后关闭压力计旋塞。



(3)如有冬季寒冷季节,应将泵内液体放尽,以免冻裂。



(4)长期停止使用,应将泵拆卸,清洗上油,妥善保。
