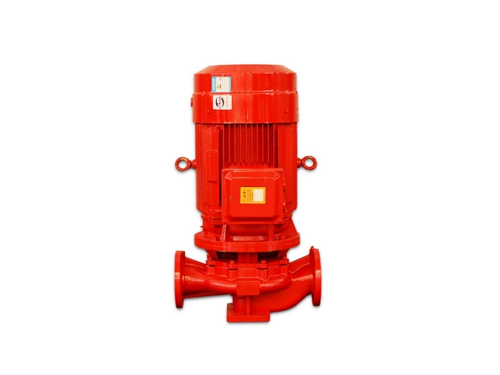

消火栓加压泵

产品描述:消火栓加压泵可依据所需压力和流量选择正精给排水生产的立式单级消防泵1.概述:XBD-ISG系列单级立式、单吸离心式消防泵,主要用于工业和城市消防给水该产品具有使用性强、性能参数范国广的特点;安装方便,振动小,噪音低。其显著特点是密封可靠,效率高、使用寿命长、节约资金。本系列泵最高工作压力1.6Mpa,泵体静...
联系电话:021-69130933

详细介绍

消火栓加压泵可依据所需压力和流量选择正精给排水生产的立式单级消防泵



1.概述:XBD-ISG系列单级立式、单吸离心式消防泵,主要用于工业和城市消防给水该产品具有使用性强、性能参数范国广的特点;安装方便,振动小,噪音低。其显著特点是密封可靠,效率高、使用寿命长、节约资金。本系列泵最高工作压力1.6Mpa,泵体静压试验压力为2.4Mpa,如有特殊要求,请在订货时说明



本系列泵执行标准GB6245-1998《消防泵性能要求和试验方法》


2.型号意义



如 XBD3. 2/10-ISG80-160 AJDYB



XBD  ---------电机驱动消防泵组



3.2   ------   额定压力为0.32Mpa



10   --------  泵的额定流量10L/s



ISG  ---------  单级立式离心式消防泵



80   ---------  泵进出口直径为80(mm)



160  --------  叶轮名义直径为160(mm)



A    ---------  叶轮第一次切割



J    ----------  降速工作



DYB   -----------  特征标识



泵的旋转方向,从电机端往下看,泵为顺时针旋转。



3.结构说明



XBD-ISG型泵为立式结构,其进、出水ロ位于同一水平线上



采用Y系列电动机,与泵弹性联接传递动力



泵轴:选用不锈钢材料或碳钢和低燥音滚动轴承;增强了轴的使用寿命,降低噪音。



泵盖:精心设计。同一泵盖既可装机械密封,又可装填料密封



机械密封:采用国产优质机封,高压机械密封运行寿命长,不渗漏、对轴无磨损,不积水垢,保证工作环境整洁。



测压孔:安装压力表或真空压力表。



泵体:压出室和吸水涡室采用优秀水力模型制成,既美观又高效、设有安装地脚,便于安装运行平稳。



放水孔:泵不用时供放水用



放气阀:注引水时,排净泵内空气,保证泵的正常启动



叶轮:材料为青铜或铸铁,铸铁件经抗腐蚀性能试验。采用IS型泵叶轮的水力模型,具有效率高,性能曲线无驼峰等特点。



联轴器:泵轴与电机之间采用弹性联轴器,可自动补偿泵与电机之间的不同轴度,大大提高了泵的使用寿命。
