您的位置：首页 >> 产品展示 >> 管道离心泵

ISW型不锈钢卧式管道泵|不锈钢单级离心泵

产品描述：运行平稳：泵轴的绝对同心度及叶轮优异的动静平衡，保证平稳运行，绝无振动。滴水不漏：不同材质的硬质合金密封，保证了不同介质输送均无泄漏。噪音低：两个低噪音轴承支撑下的水泵，运转平稳，除电机微弱声响，基本无噪音。故障率低：结构简单合理，关键部分采用国际一流品质配套，整机无故障工作时间大大提高。维修方便：更换密封、轴承，简易方便。占地更省：出口可向左、向右、向上三个方向，便于管道布置安装，节省空间。...
联系电话：021-69130933
立即咨询 联系我们

详细介绍

卧式管道泵概述

      ISW型卧式管道泵，是上海正精科技人员联合国内水泵专家选用国内优秀水力模型，采用IS型离心泵之性能参数，在一般卧式泵的基础上进行巧妙组合设计而成，同时根据使用温度、介质等不同在ALG型基础上派生出适用热水、高温耐腐蚀化工泵、油泵。该系列卧式管道泵产品具有高效节能、噪音低、性能可靠等优点，符合新国家机械部JB/T53058-93的标准要求，产品按国际ISO2858标准设计制造。

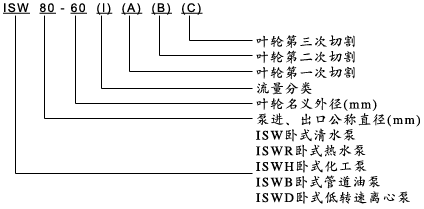

卧式管道泵型号意义



卧式管道泵主要用途

1、ISW卧式清水泵，供输送清水及物理化学性质类似于清水的其它液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T≤80℃。

2、ISWR卧式热水泵，广泛适用于：冶金、化工、纺织、造纸以及宾馆饭店等锅炉热水增压循环输送及城市采暖系统，ALWR型使用温度T≤120℃。

3、ISWH卧式化工泵，供输送不含固体颗粒，具有腐蚀性。粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品、制药和合成纤维等部门，使用温度为-20℃～+120℃。

4、ISWY卧式管道油泵，供输送汽油、煤油、柴油等油类产品或易燃、易爆液体，被输送介质温度为-20℃～120℃。

5、ISWHY型卧式不锈钢防爆化工离心泵，适用于输送易燃性化工液体。

6、ISWD卧式低转速泵，适应要求环境噪声很低的场合，使用温度T≤120℃。

卧式管道泵工作条件

1.吸入压力≤1.0MPa，或泵系统高工作压力≤1.6MPa，即吸入口压力+泵扬程≤1.6MPa、泵静压试验压力为≤2.5MPa，订货时请注明系统工作压力。泵系统工作压力大于1.6MPa时应在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料。

2.环境温度＜40℃，相对湿度＜40%。

3.所输送介质中固体颗粒体积含量不超过单位体积的0.1，粒度＜0.2mm。

注：如果用介质为带有细小颗粒，请在订货时说明，以便厂家采用耐磨式机械密封。

卧式管道泵特点

运行平稳：泵轴的绝对同心度及叶轮优异的动静平衡，保证平稳运行，绝无振动。

滴水不漏：不同材质的硬质合金密封，保证了不同介质输送均无泄漏。

噪音低：两个低噪音轴承支撑下的水泵，运转平稳，除电机微弱声响，基本无噪音。

故障率低：结构简单合理，关键部分采用国际一流品质配套，整机无故障工作时间大大提高。

维修方便：更换密封、轴承，简易方便。

占地更省：出口可向左、向右、向上三个方向，便于管道布置安装，节省空间。

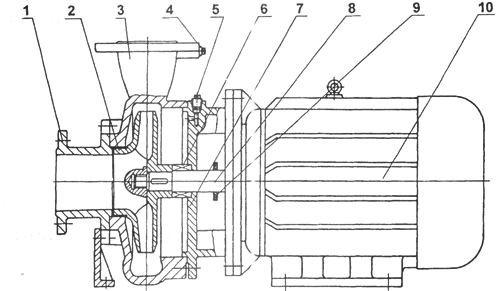

卧式管道泵结构图

1

吸入室：采用优秀水力模型设计而成。

2

叶  轮：采用优秀水力模型设计而成，高效节能。

3

泵  体：采用优秀水力模型设计而成。

4

取压塞：安装压力表及真空表，以监控泵的正常高效运行。

5

放气塞：确保泵的正常维护。

6

机械密封：采用不锈钢、硬质合金、氟橡胶等材料制成，耐用消费品磨损，无泄漏，运行寿命长。

7

泵  盖：

8

泵  轴：为电机加长轴，确保了轴的同心，使运行平稳，无噪音和振动现象。

9

挡水圈：防止因密封漏水而使电机进水。

10

Y系列电动机：直接与水泵联接传递动力，部分采用上海名牌电机。

性能参数

型号 口径 流量 扬程 效率 转速 电机功率 必需汽蚀余量
mm m3/h L/S m % r/min KW （NPSH）r
15-80 15 1.1
1.5
2.0		 0.3
0.42
0.55		 8.5
8
7		 26
34
34		 2800 0.18 2.3
20-110 20 1.8
2.5
3.3		 0.5
0.69
0.91		 16
15
13.5		 25
34
35		 2800 0.37 2.3
20-160 20 1.8
2.5
3.3		 0.5
0.69
0.91		 33
32
30		 19
25
23		 2900 0.75 2.3
25-110 25 2.8
4
5.2		 0.78
1.11
1.44		 16
15
13.5		 34
42
41		 2900 0.55 2.3
25-125 25 2.8
4
5.2		 0.78
1.11
1.44		 20.6
20
18		 28
36
35		 2900 0.75 2.3
25-125A 25 2.5
3.6
4.6		 0.69
1.0
1.28		 17
16
14.4		 35 2900 0.55 2.3
25-160 25 2.8
4
5.2		 0.78
1.11
1.44		 33
32
30		 24
32
33		 2900 1.5 2.3
25-160A 25 2.6
3.7
4.9		 0.12
1.03
1.36		 29
28
26		 31 2900 1.1 2.3
型号 口径 流量 扬程 效率 转速 电机功率 必需汽蚀余量
mm m3/h L/S m % r/min KW （NPSH）r
32-100(I) 32 4.4
6.3
8.3		 1.22
1.75
2.32		 13.2
12.5
11.3		 48
54
53		 2900 0.75 2.0
32-125 32 3.5
5
6.5		 0.97
0.39
1.8		 22
20
18		 40
44
42		 2900 0.75 2.3
32-125A 32 3.1
4.5
5.8		 0.86
1.25
1.61		 17.6
16
14.4		 43 2900 0.55 2.3
32-160(I) 32 4.4
6.3
8.3		 1.22
1.75
2.32		 33.2
32
30.2		 34
40
42		 2900 2.2 2.0
32-200(I) 32 4.4
6.3
8.3		 1.22
1.75
2.32		 50.5
50
48		 26
33
35		 2900 4 2.0
32-200A 32 2.8
4
5.2		 0.78
1.11
1.44		 44.6
44
42.7		 34
40
42		 2900 2.2 2.0
型号 口径 流量 扬程 效率 转速 电机功率 必需汽蚀余量
mm m3/h L/S m % r/min KW （NPSH）r
40-100 40 4.4
6.3
8.3		 1.22
1.75
2.31		 13.2
12.5
11.3		 48
54
53		 2900 0.55 2.3
40-100A 40 3.9
5.6
7.4		 1.08
1.56
2.06		 10.6
10
9		 52 2900 0.37 2.3
40-125 40 4.4
6.3
8.3		 1.22
1.75
2.31		 21
20
18		 41
46
43		 2900 1.1 2.3
40-125A 40 3.9
5.6
7.4		 1.08
1.56
2.06		 17.6
16
14.4		 40
45
41		 2900 0.75 2.3
40-160 40 4.4
6.3
8.3		 1.22
1.75
2.31		 33
32
30		 35
40
40		 2900 2.2 2.3
40-160A 40 4.1
5.9
7.8		 1.14
1.64
2.17		 29
28
26.3		 34
39
39		 2900 1.5 2.3
40-160B 40 3.8
5.5
7.2		 1.06
1.53
2.0		 25.5
24
22.5		 34
38
37		 2900 1.1 2.3
40-200 40 4.4
6.3
8.3		 1.22
1.75
2.31		 51
50
48		 26
33
32		 2900 4 2.3
40-200A 40 4.1
5.9
7.8		 1.14
1.64
2.17		 45
44
42		 26
31
30		 2900 3 2.3
40-200B 40 3.7
5.3
7.0		 1.03
1.47
1.94		 38
36
34.5		 29 2900 2.2 2.3
40-250 40 4.4
6.3
8.3		 1.22
1.75
2.31		 82
80
74		 24
28
28		 2900 7.5 2.3
40-250A 40 4.1
5.9
7.8		 1.14
1.64
2.17		 72
70
65		 24
28
27		 2900 5.5 2.3
40-250B 40 3.8
5.5
7.0		 1.06
1.53
1.94		 61.5
60
56		 23
27
26		 2900 4 2.3
型号 口径 流量 扬程 效率 转速 电机功率 必需汽蚀余量
mm m3/h L/S m % r/min KW （NPSH）r
40-100(I) 40 8.8
12.5
16.3		 2.44
3.47
4.53		 13.2
12.5
11.3		 55
62
60		 2900 1.1 2.3
40-100(I)A 40 8
11
14.5		 2.22
3.05
4.03		 10.6
10
9		 60 2900 0.75 2.3
40-125(I) 40 8.8
12.5
16.3		 2.44
3.47
4.53		 21.2
20
17.8		 49
58
57		 2900 1.5 2.3
40-125(I)A 40 8
11
14.5		 2.22
3.05
4.03		 17
16
14		 57 2900 1.1 2.3
40-160(I) 40 8.8
12.5
16.3		 2.44
3.47
4.53		 33
32
30		 45
52
51		 2900 3 2.3
40-160(I)A 40 8.2
11.7
15.2		 2.28
3.25
4.22		 29
28
26		 44
51
50		 2900 2.2 2.3
40-160(I)B 40 7.3
10.4
13.5		 2.38
2.89
3.75		 23
22
20.5		 50 2900 1.5 2.3
40-200(I) 40 8.8
12.5
16.3		 2.44
3.47
4.53		 51.2
50
48		 38
46
46		 2900 5.5 2.3
40-200(I)A 40 8.3
11.7
15.3		 2.31
3.25
4.25		 45.0
44
42		 37
45
45		 2900 4 2.3
40-200(I)B 40 7.5
10.6
13.8		 2.08
2.94
3.83		 37
36
34		 44 2900 3 2.3
40-250(I) 40 8.8
12.5
16.3		 2.44
3.47
4.53		 81.2
80
77.5		 31
38
40		 2900 11 2.3
40-250(I)A 40 8.2
11.6
15.2		 2.28
3.22
4.22		 71.0
70
68		 38 2900 7.5 2.3
40-250(I)B 40 7.6
10.8
14		 2.11
3.0
3.89		 61.4
60
58		 37 2900 7.5 2.3
40-250(I)C 40 7.1
10.0
13.1		 1.97
2.78
3.64		 53.2
52
50.4		 36 2900 5.5 2.3
型号 口径 流量 扬程 效率 转速 电机功率 必需汽蚀余量
mm m3/h L/S m % r/min KW （NPSH）r
50-100 50 8.8
12.5
16.3		 2.44
3.47
4.53		 13.6
12.5
11.3		 55
62
60		 2900 1.1 2.3
50-100A 50 8
11
14.5		 2.22
3.05
4.03		 11
10
9		 60 2900 0.75 2.3
50-125 50 8.8
12.5
16.3		 2.44
3.47
4.53		 21.5
20
17.8		 49
58
57		 2900 1.5 2.3
50-125A 50 8
11
14.5		 2.22
3.05
4.03		 17
16
14		 57 2900 1.1 2.3
50-160 50 8.8
12.5
16.3		 2.44
3.47
4.53		 33
32
30		 45
52
51		 2900 3 2.3
50-160A 50 8.2
11.7
15.2		 2.28
3.25
4.22		 29
28
26		 44
51
50		 2900 2.2 2.3
50-160B 50 7.3
10.4
13.5		 2.38
2.89
3.75		 23
22
20.5		 50 2900 1.5 2.3
50-200 50 8.8
12.5
16.3		 2.44
3.47
4.53		 52
50
48		 38
46
46		 2900 5.5 2.3
50-200A 50 8.3
11.7
15.3		 2.31
3.25
4.25		 45.8
44
42		 37
45
45		 2900 4 2.3
50-200B 50 7.5
10.6
13.8		 2.08
2.94
3.83		 37
36
34		 44 2900 3 2.3
50-250 50 8.8
12.5
16.3		 2.44
3.47
4.53		 82
80
77.5		 29
38
40		 2900 11 2.3
50-250A 50 8.2
11.6
15.2		 2.28
3.22
4.22		 71.5
70
68		 38 2900 7.5 2.3
50-250B 50 7.6
10.8
14		 2.11
3.0
3.89		 61.4
60
58		 37 2900 7.5 2.3
50-250C 50 7.1
10.0
13.1		 1.97
2.78
3.64		 53.2
52
50.4		 36 2900 5.5 2.3
型号 口径 流量 扬程 效率 转速 电机功率 必需汽蚀余量
mm m3/h L/S m % r/min KW （NPSH）r
50-100(I) 50 17.5
25
32.5		 4.86
6.94
9.03		 13.7
12.5
10.5		 67
69
69		 2900 1.5 2.5
50-100(I)A 50 15.6
22.3
29		 4.3
6.19
8.1		 11
10
8.4		 65
67
68		 2900 1.1 2.5
50-125(I) 50 17.5
25
32.5		 4.86
6.94
9.03		 21.5
20
18		 60
68
67		 2900 3 2.5
50-125(I)A 50 15.6
22.3
29		 4.33
6.19
8.1		 17
16
13.6		 58
66
65		 2900 2.2 2.5
50-160(I) 50 17.5
25
32.5		 4.68
6.94
9.03		 34.4
32
27.5		 54
63
60		 2900 4 2.5
50-160(I)A 50 16.4
23.4
30.4		 4.56
6.5
8.44		 30
28
24		 54
62
59		 2900 4 2.5
50-160(I)B 50 15.0
21.6
28		 4.17
6.0
7.78		 26
24
20.6		 58 2900 3 2.5
50-200(I) 50 17.5
25
32.5		 4.86
6.94
9.03		 52.7
50
45.5		 49
58
59		 2900 7.5 2.5
50-200(I)A 50 16.4
23.5
30.5		 4.56
6.53
8.47		 46.4
44
40		 48
57
58		 2900 7.5 2.5
50-200(I)B 50 15.2
21.8
28.3		 4.22
6.06
7.86		 40
38
34.5		 55 2900 5.5 2.5
50-250(I) 50 17.5
25
32.5		 4.86
6.94
9.03		 82
80
76.5		 39
50
52		 2900 15 2.5
50-250(I)A 50 16.4
23.4
30.5		 4.56
6.5
8.47		 71.5
70
67		 39
50
52		 2900 11 2.5
50-250(I)B 50 15
21.6
28		 4.17
6.0
7.78		 61
60
57.4		 38
49
54		 2900 11 2.5
50-315(I) 50 17.5
25
32.5		 4.86
6.94
9.03		 128
125
122		 30
40
44		 2900 30 2.5
50-315(I)A 50 16.6
23.7
31		 4.61
6.58
8.6		 115
113
110		 30
40
44		 2900 22 2.5
50-315(I)B 50 15.7
22.5
29.2		 4.36
6.25
8.0		 103
101
98		 39 2900 18.5 2.5
50-315(I)C 50 14.4
20.6
26.8		 4.0
5.72
7.44		 86
85
83		 38 2900 15 2.5
型号 口径 流量 扬程 效率 转速 电机功率 必需汽蚀余量
m3/h L/S m % r/min KW （NPSH）r
65-100 65 17.5
25
32.5		 4.86
6.94
9.03		 13.7
12.5
10.5		 67
69
69		 2900 1.5 2.5
65-100A 65 15.6
22.3
29		 4.3
6.19
8.1		 11
10
8.4		 65
67
68		 2900 1.1 2.5
65-125 65 17.5
25
32.5		 4.86
6.94
9.03		 21.5
20
18		 60
68
67		 2900 3 2.5
65-125A 65 15.6
22.3
29		 4.33
6.19
8.1		 17
16
14.4		 58
66
65		 2900 2.2 2.5
65-160 65 17.5
25
32.5		 4.86
6.94
9.03		 34.4
32
27.5		 54
63
60		 2900 4 2.5
65-160A 65 16.4
23.4
30.4		 4.56
6.5
8.44		 30
28
24		 54
62
59		 2900 4 2.5
65-160B 65 15.0
21.6
28		 4.17
6.0
7.78		 26
24
20.6		 58 2900 3 2.5
65-200 65 17.5
25
32.5		 4.86
6.94
9.03		 52.7
50
45.5		 49
58
59		 2900 7.5 2.5
65-200A 65 16.4
23.5
30.5		 4.56
6.53
8.47		 46.4
44
40		 48
57
58		 2900 7.5 2.5
65-200B 65 15.2
21.8
28.3		 4.22
6.06
7.86		 40
38
34.5		 55 2900 5.5 2.5
65-250 65 17.5
25
32.5		 4.86
6.94
9.03		 82
80
76.5		 39
50
52		 2900 15 2.5
65-250A 65 16.4
23.4
30.5		 4.56
6.5
8.47		 71.5
70
67		 39
50
52		 2900 11 2.5
65-250B 65 15
21.6
28		 4.17
6.0
7.78		 61
60
57.4		 38
49
54		 2900 11 2.5
65-315 65 17.5
25
32.5		 4.86
6.94
9.03		 127
125
122		 32
40
44		 2900 30 2.5
65-315A 65 16.6
23.7
31		 4.61
6.58
8.6		 115
113
110		 32
40
44		 2900 22 2.5
65-315B 65 15.7
22.5
29.2		 4.36
6.25
8.0		 103
101
98		 39 2900 18.5 2.5
65-315C 65 14.4
20.6
26.8		 4.0
5.72
7.44		 86
85
83		 38 2900 15 2.5
型号 口径 流量 扬程 效率 转速 电机功率 必需汽蚀余量
mm m3/h L/S m % r/min KW （NPSH）r
65-100(I) 65 35
50
65		 9.72
13.9
18.1		 13.8
12.5
10		 67
73
70		 2900 3 3.0
65-100(I)A 65 31.3
44.7
58		 8.7
12.4
16.1		 11
10
8		 66
72
69		 2900 2.2 3.0
65-125(I) 65 35
50
65		 9.72
13.9
18.1		 22
20
17		 67
72.5
70		 2900 5.5 3.0
65-125(I)A 65 31.3
44.7
58		 8.7
12.5
16.1		 17.5
16
13.6		 66
71
69		 2900 4 3.0
65-160(I) 65 35
50
65		 9.72
13.9
18.1		 35
32
28		 63
71
70		 2900 7.5 3.0
65-160(I)A 65 32.7
46.7
61		 9.1
13.0
16.9		 30.6
28
24		 62
70
69		 2900 7.5 3.0
65-160(I)B 65 30.3
43.3
56.3		 8.4
12.0
15.6		 26
24
21		 69 2900 5.5 3.0
65-200(I) 65 35
50
65		 9.72
13.9
18.1		 53.5
50
46		 55
67
68		 2900 15 3.0
65-200(I)A 65 32.8
47
61		 9.1
13.1
16.9		 47
44
40		 54
66
67		 2900 11 3.0
65-200(I)B 65 30.5
43.5
56.6		 8.5
12.1
15.7		 40.6
38
33.4		 65 2900 7.5 3.0
65-250(I) 65 35
50
65		 9.72
13.9
18.1		 83
80
72		 52
59
60		 2900 22 3.0
65-250(I)A 65 32.5
46.7
61		 9.0
13.0
16.9		 73
70
63		 52
59
60		 2900 18.5 3.0
65-250(I)B 65 30
43.3
56		 8.3
12.0
15.6		 62
60
54		 58 2900 15 3.0
65-315(I) 65 35
50
65		 9.72
13.9
18.1		 128
125
121		 44
54
57		 2900 37 3.0
65-315(I)A 65 32.5
46.5
60.5		 9.0
12.9
16.8		 112.6
110
106.4		 43
54
57		 2900 30 3.0
65-315(I)B 65 31
44.5
58		 8.6
12.4
16.1		 102.5
100
98		 53 2900 30 3.0
65-315(I)C 65 29
41
53.6		 8.1
11.4
14.9		 87
85
83		 51 2900 22 3.0
型号 口径 流量 扬程 效率 转速 电机功率 必需汽蚀余量
mm m3/h L/S m % r/min KW （NPSH）r
80-100 80 35
50
65		 9.72
13.9
18.1		 13.8
12.5
10		 67
73
70		 2900 3 3.0
80-100A 80 31.3
44.7
58		 8.7
12.5
16.1		 11
10
8		 66
72
69		 2900 2.2 3.0
80-125 80 35
50
65		 9.72
13.9
18.1		 22
20
17		 67
72.5
70		 2900 5.5 3.0
80-125A 80 31.3
45
58		 8.7
12.5
16.1		 17.5
16
13.6		 66
71
69		 2900 4 3.0
80-160 80 35
50
65		 9.72
13.9
18.1		 35
32
28		 63
71
70		 2900 7.5 3.0
80-160A 80 32.7
46.7
61		 9.1
13.0
16.9		 30.6
28
24		 62
70
69		 2900 7.5 3.0
80-160B 80 30.3
43.3
56.3		 8.4
12.0
15.6		 26
24
21		 69 2900 5.5 3.0
80-200 80 35
50
65		 9.72
13.9
18.1		 53.5
50
46		 55
67
68		 2900 15 3.0
80-200A 80 32.8
47
61		 9.1
13.1
16.9		 47
44
40		 54
66
67		 2900 11 3.0
80-200B 80 30.5
43.5
56.6		 8.5
12.1
15.7		 40.6
38
33.4		 65 2900 7.5 3.0
80-250 80 35
50
65		 9.72
13.9
18.1		 83
80
72		 52
59
60		 2900 22 3.0
80-250A 80 32.5
46.7
61		 9.0
13.0
16.9		 73
70
63		 52
59
60		 2900 18.5 3.0
80-250B 80 30
43.3
56		 8.3
12.0
15.6		 62
60
54		 58 2900 15 3.0
80-315 80 35
50
65		 9.72
13.9
18.1		 128
125
122		 43
54
57		 2900 37 3.0
80-315A 80 32.5
46.5
60.5		 9.0
12.9
16.8		 112.6
110
107.4		 43
54
57		 2900 30 3.0
80-315B 80 31
44.5
58		 8.6
12.4
16.1		 102.5
100
98		 53 2900 30 3.0
80-315C 80 29
41
53.6		 8.1
11.4
14.9		 98
85
83		 51 2900 22 3.0
80-350 80 35
50
65		 9.72
13.9
18.1		 146
150
142		 55
66
67		 2900 55 3.0
80-350A 80 31
44.5
58		 8.6
12.4
16.1		 138.4
142
134.8		 65 2900 45 3.0
80-350B 80 29
41
53.6		 8.1
11.4
14.9		 131.4
135
127.8		 63 2900 37 3.0
型号 口径 流量 扬程 效率 转速 电机功率 必需汽蚀余量
mm m3/h L/S m % r/min KW （NPSH）r
80-100(I) 80 70
100
130		 19.4
27.8
36.1		 13.6
12.5
11		 66
76
75		 2900 5.5 4.5
80-100(I)A 80 62.6
89
116		 17.4
24.7
32.2		 11
10
8.8		 64
74
74		 2900 4 4.5
80-125(I) 80 70
100
130		 19.4
27.8
36.1		 23.5
20
14		 70
76
65		 2900 11 4.5
80-125(I)A 80 62.6
89
116		 17.4
24.7
32.2		 19
16
11		 68
74
65		 2900 7.5 4.5
80-160(I) 80 70
100
130		 19.4
27.8
36.1		 36.5
32
24		 70
76
65		 2900 15 4.5
80-160(I)A 80 65.4
93.5
121.6		 18.2
26.0
33.8		 32
28
21		 68
74
67		 2900 11 4.5
80-160(I)B 80 60.6
86.6
112.5		 16.8
24.1
31.3		 72
24
18		 72 2900 11 4.5
80-200(I) 80 70
100
130		 19.4
27.8
36.1		 54
50
42		 65
74
73		 2900 22 4.0
80-200(I)A 80 65.4
93.5
121.6		 18.2
26.0
33.8		 47.5
44
37		 64
73
72		 2900 18.5 4.0
80-200(I)B 80 61
87
113		 16.9
24.2
31.4		 41
38
32		 71 2900 15 4.0
80-250(I) 80 70
100
130		 19.4
27.8
36.1		 87
80
68		 62
69
68		 2900 37 4.0
80-250(I)A 80 65.4
93.5
121.6		 18.2
26.0
33.8		 76
70
59.5		 61
68
67		 2900 30 4.0
80-250(I)B 80 61
87
113		 16.9
24.2
31.4		 65
60
51		 66 2900 30 4.0
80-315(I) 80 70
100
130		 19.4
27.8
36.1		 132
125
114		 55
66
67		 2900 75 4.0
80-315(I)A 80 66.5
95
123.6		 18.5
26.4
34.3		 119
113
103		 55
66
67		 2900 55 4.0
80-315(I)B 80 63
90
117		 17.5
25
32.5		 106.6
101
92		 65 2900 45 4.0
80-315(I)C 80 58
82
107		 16.1
22.8
29.7		 90
85
76		 63 2900 37 4.0
型号 口径 流量 扬程 效率 转速 电机功率 必需汽蚀余量
mm m3/h L/S m % r/min KW （NPSH）r
100-100 100 70
100
130		 19.4
27.8
36.1		 13.6
12.5
11		 66
76
75		 2900 5.5 4.5
100-100A 100 62.6
89
116		 17.4
47
32.2		 11
10
8.8		 64
74
74		 2900 4 4.5
100-125 100 70
100
130		 19.4
27.8
36.1		 23.5
20
14		 70
76
65		 2900 11 4.5
100-125A 100 62.6
89
116		 17.4
24.7
32.2		 19
16
11		 68
74
63		 2900 7.5 4.5
100-160 100 70
100
130		 19.4
27.8
36.1		 36.5
32
24		 70
76
65		 2900 15 4.5
100-160A 100 65.4
93.5
121.6		 18.2
26.0
33.8		 32
28
21		 68
74
67		 2900 11 4.5
100-160B 100 60.6
86.6
112.5		 16.8
24.1
31.3		 27
24
18		 72 2900 11 4.5
100-200 100 70
100
130		 19.4
27.8
36.1		 54
50
42		 65
74
73		 2900 22 4.0
100-200A 100 65.4
93.5
121.6		 18.2
26.0
33.8		 47.5
44
37		 64
73
72		 2900 18.5 4.0
100-200B 100 61
87
113		 16.9
24.2
31.4		 41
38
32		 71 2900 15 4.0
100-250 100 70
100
130		 19.4
27.8
36.1		 37
80
68		 62
69
68		 2900 37 4.0
100-250A 100 65.4
93.5
121.6		 18.2
26.0
33.8		 76
70
59.5		 61
68
67		 2900 30 4.0
100-250B 100 61
87
113		 16.9
24.2
31.4		 65
60
51		 66 2900 30 4.0
100-315 100 70
100
130		 19.4
27.8
36.1		 132
125
114		 55
66
67		 2900 75 4.0
100-315A 100 66.5
95
123.6		 18.5
26.4
34.3		 119
113
103		 65
66
67		 2900 55 4.0
100-315B 100 63
90
117		 17.5
25
32.5		 106.6
101
92		 65 2900 45 4.0
100-315C 100 58
82
107		 16.1
22.8
29.7		 90
85
76		 63 2900 37 4.0
型号 口径 流量 扬程 效率 转速 电机功率 必需汽蚀余量
mm m3/h L/S m % r/min KW （NPSH）r
100-100(I) 100 96
160
192		 26.7
44.4
53.3		 14
12.5
10		 64
73
70		 2900 11 4.5
100-125(I) 100 96
160
192		 26.7
44.4
53.3		 24
20
14		 62
74
69		 2900 15 4.5
100-125(I)A 100 84
140
168		 23.3
39
46.7		 20
17
12		 64
72
68		 2900 11 4.5
100-160(I) 100 96
160
192		 26.7
44.4
53.3		 36
32
27		 69
79
75		 2900 22 5.6
100-160(I)A 100 84
140
168		 23.3
39
46.7		 32
28
23.5		 66
76
72		 2900 18.5 5.0
100-200(I) 100 96
160
192		 26.7
44.4
53.3		 53
50
45		 69
79
78		 2900 37 5.2
100-200(I)A 100 84
140
168		 23.3
39
46.7		 48
45
40		 64
74
73		 2900 30 4.5
100-200(I)B 100 60
100
120		 16.7
27.8
33.3		 43
40
36		 72 2900 22 4.5
100-250(I) 100 96
160
192		 26.7
44.4
53.3		 83
80
72		 65
77
74		 2900 55 4.8
100-250(I)A 100 84
140
168		 23.3
39
46.7		 75
72
65		 60
72
69		 2900 45 4.5
100-250(I)B 100 60
100
120		 16.7
27.8
33.3		 68
65
58		 70 2900 37 4.5
100-350 100 60
100
120		 16.7
27.8
33.3		 153.6
150
142		 72
57
74		 2900 90 4.0
100-350A 100 61
87
113		 16.9
24.2
31.4		 145.6
142
134		 75 2900 75 4.0
100-350B 100 58
82
107		 16.1
22.8
29.7		 138.6
135
127		 75 2900 55 4.0
型号 口径 流量 扬程 效率 转速 电机功率 必需汽蚀余量
mm m3/h L/S m % r/min KW （NPSH）r
125-100 125 96
160
192		 26.7
44.4
53.3		 13
12.5
12		 82 2900 11 4.0
125-100A 125 86
143
172		 23.9
39.7
47.8		 10.4
10
9.6		 77 2900 7.5 4.0
125-125 125 96
160
192		 26.7
44.4
53.3		 22.6
20
17		 80 2900 15 4.0
125-125A 125 86
143
172		 23.9
39.7
47.8		 18
16
13.6		 77 2900 11 4.0
125-160 125 96
160
192		 26.7
44.4
53.3		 36
32
28		 78 2900 22 4.0
125-160A 125 90
150
180		 25
41.7
50		 31.5
28
24.5		 76 2900 18.5 4.0
125-160B 125 83
138
166		 21.7
38.3
46.1		 27
24
21		 73 2900 15 4.0
125-200 125 96
160
192		 26.7
44.4
53.3		 55
50
46		 77 2900 37 5.5
125-200A 125 90
150
180		 25
41.7
50		 48.4
44
40.5		 76 2900 30 5.5
125-200B 125 83
138
166		 21.7
38.3
46.1		 41.3
37.5
34.5		 75 2900 22 5.5
125-250 125 96
160
192		 26.7
44.4
53.3		 87
80
73		 75 2900 55 5.0
125-250A 125 90
150
180		 25
41.7
50		 76
70
84		 74 2900 45 5.5
125-250B 125 83
138
166		 21.7
38.3
46.1		 65
60
55		 73 2900 37 5.5
125-315 125 96
160
192		 26.7
44.7
53.3		 133
125
119		 70 2900 90 5.0
125-315A 125 90
150
180		 25
41.7
50		 117
110
104.6		 70 2900 75 5.0
125-315B 125 86
143
172		 23.9
39.7
47.8		 106.4
100
95.2		 69 2900 75 5.0
125-315C 125 80.5
134
161		 22.4
37.2
44.7		 96
88
86		 67 2900 55 5.0
型号 口径 流量 扬程 效率 转速 电机功率 必需汽蚀余量
mm m3/h L/S m % r/min KW （NPSH）r
150-125 150 96
160
192		 26.7
44.4
53.3		 22.6
24
17		 66
76
76		 2900 11 4.0
150-125A 150 90
150
180		 25
41.7
50		 18
16
13.6		 77 2900 7.5 4.0
150-160 150 96
160
192		 26.7
44.4
53.3		 36
32
27		 75 2900 22 4.0
150-160A 150 90
150
180		 25
41.7
50		 32
28
23.5		 76 2900 18.5 4.0
150-160B 150 84
140
168		 23.3
39
46.7		 27
24
21		 73 2900 15 4.0
150-200 150 140
200
260		 38.9
55.6
72.2		 13.8
12.5
10.6		 68
78
78		 1450 15 3.0
150-200A 150 125
176
232.5		 34.7
49.7
64.6		 11
10
8.5		 66
76
76		 1450 11 3.0
150-200B 150 84
140
168		 23.3
39
46.7		 41
38
34		 75 2900 22 4.0
150-250 150 140
200
260		 38.9
55.6
72.2		 21.8
20
17		 73
79
77		 1450 18.5 3.0
150-250A 150 129
184.4
240		 35.8
51.2
66.7		 18.5
17
14.4		 72
78
76		 1450 15 3.0
150-250B 150 117
167
217.5		 32.5
46.4
60.4		 15.2
14
12		 76 1450 11 3.0
150-315 150 140
200
260		 38.9
55.6
72.2		 33.8
32
28		 70
78
73		 1450 30 2.5
150-315A 150 131
187
243		 36.4
51.9
67.5		 29.5
28
24.5		 69
77
77		 1450 22 3.5
150-315B 150 121
173
225		 33.5
48.1
62.5		 25
24
21		 76 1450 18.5 3.5
150-350 150 96
160
192		 26.7
44.4
53.3		 153.6
150
142.8		 80 2900 110 5.5
150-350A 150 90
150
180		 25
41.7
50		 145.6
142
134.8		 70 2900 90 5.2
150-350B 150 84
140
168		 23.3
39
46.7		 138.6
135
127.8		 65
76
74		 2900 75 5.5
150-400 150 140
200
260		 38.9
55.6
72.2		 53
50
44		 68
75
71		 1450 45 3.5
150-400A 150 131
187
243		 36.4
51.9
67.5		 46.6
44
38.3		 67
74
70		 1450 37 3.5
150-400B 150 122
174
226.5		 33.9
48.3
62.9		 40
38
33		 73 1450 30 3.5
150-400C 150 112
160
208		 31.1
44.4
57.8		 34
32
28		 71 1450 22 3.5
型号 口径 流量 扬程 效率 转速 电机功率 必需汽蚀余量
mm m3/h L/S m % r/min KW （NPSH）r
150-250(I) 150 120
200
240		 33.3
55.6
66.7		 87
80
72		 65
76
74		 2900 75 4.5
150-250(I)A 150 112
187
224		 31.1
51.9
62.2		 76
70
63		 64
75
73		 2900 55 4.5
150-250(I)B 150 104
173
208		 28.9
48.1
57.8		 65
60
54		 63
74
72		 2900 45 4.5
150-315(I) 150 120
200
240		 33.3
55.6
66.7		 133
125
120		 58
73
75		 2900 110 4.5
150-315(I)A 150 112
187
224		 31.1
51.9
62.2		 116
110
105		 57
72
74		 2900 90 4.5
150-315(I)B 150 104
173
208		 28.9
48.1
57.8		 100
95
91		 55
70
72		 2900 75 4.5
型号 口径 流量 扬程 效率 转速 电机功率 必需汽蚀余量
mm m3/h L/S m % r/min KW （NPSH）r
200-200 200 140
200
260		 38.9
55.6
72.2		 13.8
12.5
10.6		 68
78
78		 1450 15 3.0
200-200A 200 125
179
232.5		 34.7
49.7
64.6		 11
10
8.5		 66
76
76		 1450 11 3.0
200-250 200 140
200
260		 21.8
20
17		 21.8
20
17		 73
79
77		 1450 18.5 3.0
200-250A 200 129
184.4
240		 18.5
17
14.4		 18.5
17
14.4		 72
78
76		 1450 15 3.0
200-250B 200 117
167
217.5		 15.2
14
12		 15.2
14
12		 76 1450 11 3.0
200-315 200 140
200
260		 33.8
32
28		 33.8
32
28		 70
78
78		 1450 30 3.5
200-315A 200 131
189
243		 29.5
28
24.5		 29.5
28
24.5		 69
77
77		 1450 22 3.5
200-315B 200 121
173
225		 25
24
21		 25
24
21		 76 1450 18.5 3.5
200-400 200 140
200
260		 53
50
44		 53
50
44		 68
75
71		 1450 45 3.5
200-400A 200 131
187
243		 46.6
44
38.3		 46.6
44
38.3		 67
74
70		 1450 37 3.5
200-400B 200 122
174
226.5		 40
38
33		 40
38
33		 73 1450 30 3.5
200-400C 200 112
160
208		 34
32
28		 34
32
28		 71 1450 22 3.5
型号 口径 流量 扬程 效率 转速 电机功率 必需汽蚀余量
mm m3/h L/S m % r/min KW （NPSH）r
200-200(I) 200 280
400
520		 77.8
111.1
144		 13.4
12.5
10.5		 70
80
79		 1450 22 4.0
200-200(I)A 200 250
358
465		 69.4
90.4
129.2		 10.7
10
8.5		 68
73
77		 1450 18.5 4.0
200-250(I) 200 280
400
520		 77.8
111.1
144		 22.2
20
14		 75
80
72		 1450 30 4.0
200-250(I)A 200 250
358
465		 69.4
99.4
129.2		 18
16
11.2		 73
78
70		 1450 22 4.0
200-250(I)B 200 226
322
419		 62.8
89.4
116.4		 14.4
13
7.3		 70
75
67		 1450 18.5 4.0
200-315(I) 200 280
400
520		 77.8
111.4
144		 36
32
26		 73
80
75		 1450 55 4.0
200-315(I)A 200 262
374
486		 72.8
103.9
135		 31.5
28
23		 72
79
74		 1450 45 4.0
200-315(I)B 200 242
346
450		 67.3
96.1
125		 27
24
19.5		 78 1450 37 4.0
200-400(I) 200 280
400
520		 77.8
111.4
144		 54.5
50
39		 75
81
77		 1450 75 4.0
200-400(I)A 200 262
374
486		 72.8
103.9
135		 48
44
34		 80 1450 75 4.0
200-400(I)B 200 242
346
450		 67.2
96.1
125		 41.4
38
29.6		 78 1450 55 5.0
200-400(I)C 200 224
320
416		 62.2
88.9
115.6		 34.9
32
25		 76 1450 45 5.0
型号 口径 流量 扬程 效率 转速 电机功率 必需汽蚀余量
mm m3/h L/S m % r/min KW （NPSH）r
250-250 250 350
550
650		 97.2
152.8
180.5		 22
20
16		 78
82
81		 1450 45 5.0
250-250A 250 300
500
600		 83.3
139
166.7		 18.3
17
14		 76
80
80		 1450 37 5.0
250-235 250 300
500
600		 83.3
139
166.7		 14
12.5
11		 73
78
70		 1480 22 4.5
250-300 250 300
500
600		 83.3
139
166.7		 22
20
16		 78 1480 37 4.5
250-315 250 350
550
650		 97.2
152.8
180.5		 34
32
28		 76
80
79		 1450 75 5.5
250-315A 250 300
500
600		 83.3
139
166.7		 29.5
28
24		 74
78
77		 1450 55 5.5
250-315B 250 260
450
520		 72.2
125
144.4		 25
24
20		 70
74
72		 1450 45 5.5
250-400 250 300
500
600		 83.3
139
166.7		 54.5
50
39		 72 1480 90 4.5
型号 口径 流量 扬程 效率 转速 电机功率 必需汽蚀余量
mm m3/h L/S m % r/min KW （NPSH）r
300-235 300 480
720
900		 133.3
200
250		 20
18
15.5		 77
81
74		 970 55 5.0
300-235A 300 438
607
821		 121.7
182.5
228.1		 16.5
15
13		 75
79
72		 970 45 5.0
300-235B 300 400
600
750		 111.1
167.0
208.3		 14
12.5
11		 73
77
70		 970 37 5.0
300-300 300 480
720
900		 133.3
200
250		 31
28
25		 77
81
77		 970 75 5.0
300-300A 300 444
666
833		 123.3
185
231.4		 26.5
24
21.5		 76
80
76		 970 75 5.0
300-300B 300 415
623
779		 115.3
173.1
261.4		 23
21
18.5		 79 970 55 5.0
300-380 300 480
720
900		 133.3
200
250		 48
44
34		 84 970 132 5.0
300-380A 300 444
666
833		 123.3
185
231.4		 41.4
38
30		 80 970 110 5.0
300-380B 300 409
614
767		 113.6
170.6
213.1		 35
32
25		 78 970 90 5.0
300-235(I) 300 718
1080
1345		 199.4
300
373.6		 44.6
40
34.6		 82 1450 160 5.5
300-235(I)A 300 642
965
1203		 178.3
268.1
334.2		 35.7
32
27.7		 80 1450 132 5.5

标签： 管道泵 管道离心泵 卧式管道泵 不锈钢离心泵 ISW型不锈钢卧式管道泵 不锈钢单级离心泵 不锈钢卧式管道泵
上一篇：PBG型屏蔽式管道泵
下一篇：没有了！
查看更多 >>

推荐产品

友情链接： 不锈钢球阀 液压配件 卫生级管件
网站首页 产品展示 案例展示 技术文章 公司简介 新闻资讯 在线留言 联系我们
管道泵|管道离心泵|管道泵选型,上海正精给排水设备有限公司

联系电话

021-69130933

联系地址

上海市嘉定区阜康西路28弄9号

Copyright © 2022 上海正精给排水设备有限公司 All Rights Reserved.沪ICP备2022014470号-5 XML地图

技术支持：博威设计

上海正精给排水设备有限公司扫一扫咨询微信客服
021-69130933
